如何選擇適合的預裝式箱式變電站？發布日期：(2024/11/7) 點擊次數：101 |
|
|

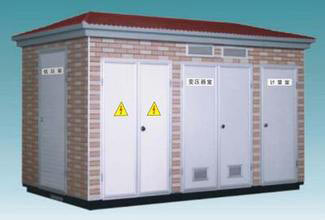

選擇適合的預裝式箱式變電站可以考慮以下幾個方面： 一、類型選擇 我國目前生產的箱式變電站按結構形式主要有歐式箱變、美式箱變以及組合了兩者優點的國產緊湊型變電站。 歐式箱變： 結構布置：分高壓受電、配電變壓器、低壓配電3個隔室，組成“日”字形或“品”字形，體積較大。 高壓主接線：終端型、環網型、雙電源型（互為備用、高壓單母線分段、兩臺變壓器）等。 外殼：采用焊接鋼板、鋁合金或新型彩鋼板組裝。 低壓設備：配置完善，可裝設低壓計量裝置及無功補償裝置，低壓出線多。 變壓器：通常為油浸式變壓器或干式變壓器，容量不宜超過1250kVA。 電能計量：可高壓側計量或低壓側計量。 防護等級：IP33。 通風散熱：變壓器罩在外殼內，通風散熱不良，采用自然通風時，變壓器需降容使用，否則需要機械通風散熱。 連接件：高壓采用電纜，變壓器與低壓柜采用母線連接或電纜連接，低壓出線采用電纜。 高壓設備：SF6負荷開關環網柜，變壓器采用限流型熔斷器保護，也可根據需要采用斷路器保護。 低壓主接線：一臺變壓器為單母線，兩臺變壓器時為單母線分段。 系統適應性：可用于高壓中性點有效接地系統或非有效接地系統。 安裝方式：臺架式（地面上安裝）或沉箱式（部分地下安裝）。 美式箱變： 體積小、結構緊湊，約為同容量歐式箱變的1/3～1/5，外形美觀。 全密封、全絕緣結構，無需絕緣距離，能可靠保護人身安全。 既可用于環網，又可用于終端，轉換方便，供電可靠性高。 過載能力強。 損耗小，可選擇S9或SH型。 高壓電纜頭具有可操作200A負荷電流、在緊急情況下可帶電插拔作為負荷開關操作，以及隔離開關操作方便靈活的特點。 采用雙熔絲保護，可降低運行成本。 可選用高燃點油（燃點高達312°C），能置于建筑物內。 箱體采用防腐設計和特殊噴漆處理，能廣泛適用于各種惡劣環境，如多暴風雨和高污染地區，與環境渾然一體。 國產緊湊型變電站：結合了歐式箱變與美式箱變的優點。
二、確定具體需求 負荷大小和性質：根據實際用電負荷的大小及性質，選擇合適容量的變壓器，確保變壓器不過載運行，同時考慮是否有沖擊性負荷等特殊情況。 安裝環境：考慮安裝地點的環境條件，如溫度、濕度、海拔高度、污穢程度、是否有腐蝕性氣體等。例如，在高海拔地區，需要選擇具有高海拔修正的設備；在惡劣環境下，箱體的防護等級和防腐性能要求更高。 進出線方式和回路數量：根據實際的進線電源情況（如進線電壓等級、進線回路數）和出線回路數量要求，選擇相應的箱變類型和配置。 電能質量要求：如果對電能質量有較高要求，如需要無功補償、諧波治理等功能，應選擇具備相應功能的箱變或在箱變中配置相關設備。 空間限制：如果安裝空間有限，可選擇體積較小的美式箱變或緊湊型變電站；若對景觀要求較高，地埋式或景觀式箱變可能更合適。 自動化需求：確定是否需要實現配網自動化功能，如遠程監控、遙控操作等。 安全性能：確保箱變具備完善的保護裝置，如過載保護、短路保護、接地保護等，以保障設備和人員的安全。 維護便利性：選擇結構合理、易于維護的箱變，方便日常的巡視、檢修和故障處理。 三、遵循相關標準 依據國家標準GB/T17467—1998《高壓/低壓預裝式變電站》和行業標準DL/T537—2002《高壓/低壓預裝式變電站選用導則》及其他相關標準進行選擇。 四、設備參數校驗 對于給定的運行方式，要按正常負荷條件和短路條件的要求選擇各個元件的額定值，例如： 額定電壓、額定絕緣水平、額定頻率及相數。 主回路的額定電流。 主回路和接地回路的短時耐受電流與額定峰值耐受電流。 額定短路持續時間。 操動機構和輔助回路的額定電壓與電源頻率。 箱式變電站的額定z大容量。 變壓器的額定容量及額定損耗。 高低壓開關的額定分斷電流及額定關合電流等。 五、廠家信譽和質量 選擇具有良好信譽和豐富經驗的生產廠家，了解其產品質量、生產工藝、售后服務等方面的情況。可以參考廠家的過往業績、用戶評價以及相關的認證資質等。 六、經濟成本 在滿足技術要求的前提下，綜合考慮設備的采購成本、運行損耗、維護費用等經濟因素，進行成本效益分析，以選擇性價比高的箱式變電站。 此外，還可以與廠家或專業的電氣工程師進行充分溝通，根據具體項目的實際情況，獲取更詳細、準確的選型建議。同時，在箱變的安裝和使用過程中，也要嚴格按照相關規范和廠家的要求進行操作和維護，以確保其安全、可靠、高能效運行。 |
|
