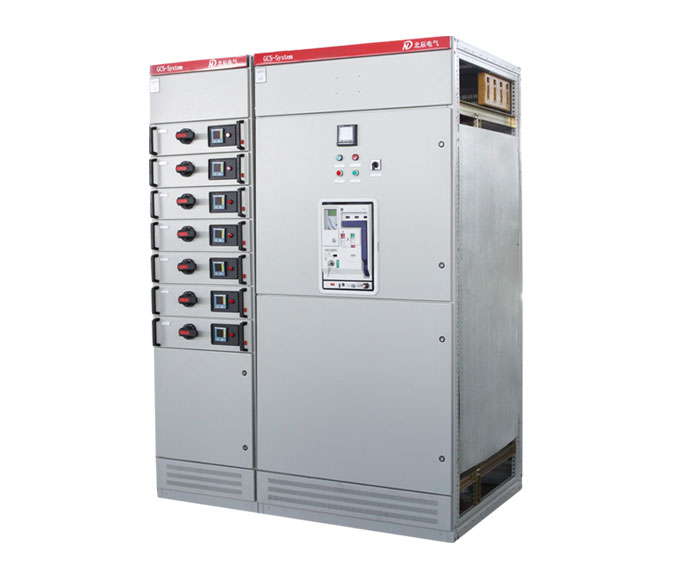

GCS型低壓抽出式開關柜

GCS型低壓抽出式開關柜是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。

特 點

1 提高轉接件的熱容量，降低柜內溫升；

2 功能單元之間、隔室之間的分隔清楚、可靠，最大限度的縮小故障范圍；

3 母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊；

4 MCC柜單柜的回路數最多至22回；

5 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置于隔室內，使安裝維修方便；

6 可以通過限流電抗器匹配限制短路電流；

7 抽屜單元有足夠數量的二次接插件（1單元及以上為22對，1/2單元為20對）。

技術參數

 主電路額定電壓  AC380V（400V）、660V

 輔助電路額定電壓  AC220V、380V（400V）   DC110V、220V

 額定頻率          50HZ（60HZ）

 額定絕緣電壓          600V(1000V)

 額定電流          水平母線：≤4000A   垂直母線（MCC）：1000A

 母線額定短時耐受電流  50 KA/1s、80 KA/1s

 母線額定峰值耐受電流  105 KA/0.1s、76 KA/0.1s

 工頻試驗電壓          主電路：2500 V/1min   輔助電路：1760 V/1min

 母線                  三相五線制或三相四線制

 防護等級          IP3L0。IP4L0
