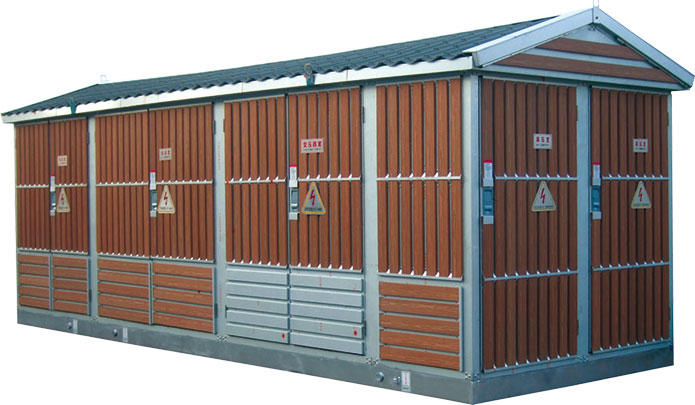

YBW-12型預裝式箱式變電站(歐式)

YBW-12型預裝式箱式變電站(歐式)

功能與特點

1.高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；

2.高、低壓保護完善，運行安全可靠，維護簡單；

3.占地少、投資省、生產周期短、移動方便；

4.接地方案靈活多樣；

5.結構獨特：獨特蜂窩式結構雙層(復合板)外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼合金、鋁合金、  冷軋板、彩鋼板、貼瓷磚、貼木條、新型環保材料、表面水彩畫可選；

6.型式多樣：通用型、別墅型、緊湊型多種樣式；

7.高壓環網柜內可裝配網自動化終端(FTU)實現短路及單相接地故障的可靠檢測具備“四遙”功能，便于配網自動化升級。本系列廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

型號含義

使用環境條件

1.海拔高度不超過1000m;

2.環境溫度：-25℃-40℃;

3.相對濕度：日平均值不大于95%，月平均值不大于90%;

4.安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

高壓側

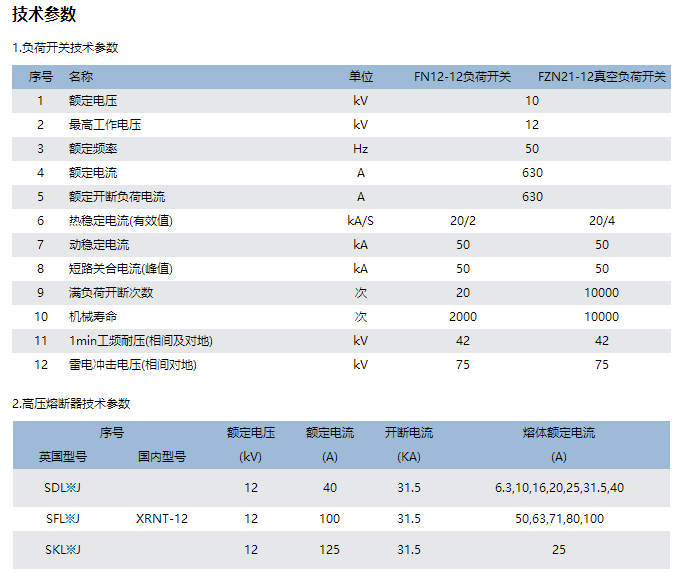

智能型一體化變電站高壓一般采用負荷開關— —熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kVA以上的變壓器，可選用ZN12，ZN28，VS1等真空斷路器保護。

低壓側

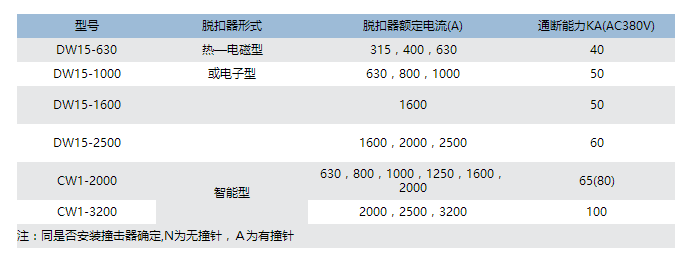

低壓側主開關采用萬能式或智能式斷路器，選擇性保護；出線開關選用新型塑殼式開關體積小、飛弧短，最多可達30回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。

變壓器

智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕小性兒或NOMEX紙絕緣環保型干式變壓器，底部配有小車，變壓器可方便地進出。

執行標準

本產品符合下列標準: GB/T17467-1998《高壓/低壓預裝式變電站》DL/T537-93《6-35kV箱式變站訂貨技術條件
